工控人家園 綜合討論 松下PLC上傳程序梯形圖無法繪制問題

«
1
2
»
Pages: 2/2 Go

絕世精靈

略懂、略懂……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 363 個
工控威望: 4813 點
下載積分: 1996 分
在線時間: 403(小時)
注冊時間: 2007-09-08
最后登錄: 2025-02-13
查看絕世精靈的主題 / 回貼

12樓發表于: 2012-05-09 12:57

只看該作者 | 小中大

以前遇到過這種情況，當時怎么處理的記不清了，兩種方法可以試一下，
1、把不能正常顯示的部分刪除，
2、換臺電腦重新上傳試試，

本帖最近評分記錄：

下載積分:+3(z4131246) 謝謝

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2568(小時)
注冊時間: 2010-06-24
最后登錄: 2025-07-04
查看znz43的主題 / 回貼

13樓發表于: 2012-05-09 13:57

只看該作者 | 小中大

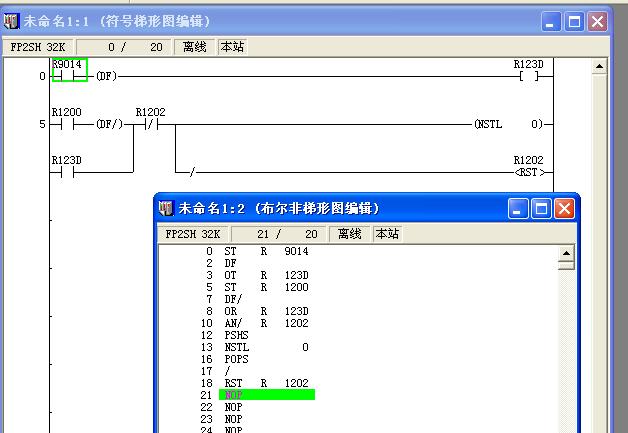

圖片：

這部分程序能執行，但不能轉換成梯形圖。關鍵在下列處，（NSTL 0）后，語句（/）無法轉換成梯形圖，但程序可把當前狀態轉成“非”，所以不出錯。我在(NTSL 0)語句前和后，加上進棧（PSHS）和出棧（POPS）后，就能轉換成梯形圖，而不影響原程序功能。

本帖最近評分記錄：

下載積分:+5(z4131246) 謝謝

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

14樓發表于: 2012-05-09 17:20

只看該作者 | 小中大

引用
引用第13樓znz43于2012-05-09 13:57發表的 :
這部分程序能執行，但不能轉換成梯形圖。關鍵在下列處，（NSTL 0）后，語句（/）無法轉換成梯形圖，但程序可把當前狀態轉成“非”，所以不出錯。我在(NTSL 0)語句前和后，加上進棧（PSHS）和出棧（POPS）后，就能轉換成梯形圖，而不影響原程序功能。

沒錯確實是這樣謝謝大家了。
