樓主發表于: 2012-05-10 19:48

只看樓主 | 小中大

公共端在哪？此PLC 只有一路24v供電怎么找不到輸入公共端本人是新新人不懂的很多這輸入輸出怎么接線舉個簡單的例子按鈕按下按鈕接X(jué)0 輸出燈接Y0 220V 怎么接線詳細接線本人一點不懂請大家指導

科技改變未來

知識就是讓你禿頭的力量

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 539 個
工控威望: 759 點
下載積分: 10389 分
在線時間: 439(小時)
注冊時間: 2011-04-18
最后登錄: 2025-12-05
查看科技改變未來的主題 / 回貼

1樓發表于: 2012-05-10 22:13

只看該作者 | 小中大

你的COM呢

學徒千里馬

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 207 點
下載積分: 646 分
在線時間: 142(小時)
注冊時間: 2011-02-16
最后登錄: 2025-06-29
查看學徒千里馬的主題 / 回貼

2樓發表于: 2012-05-10 22:25

只看該作者 | 小中大

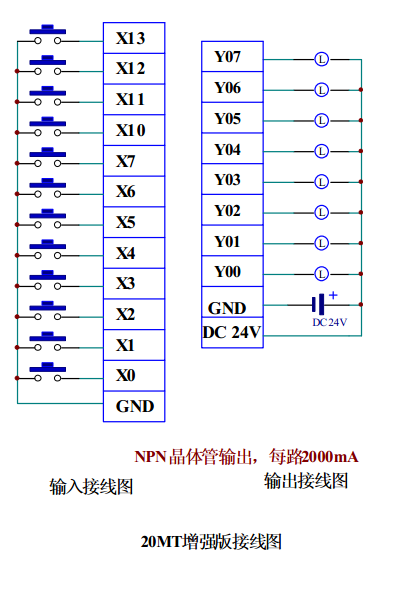

你那圖上GND就是0V，就是公共端，就是COM，把GND和X0相連，X0就有輸入了。輸出要接220V的話，要加中間繼電器。這是個晶體管輸出的PLC。不能直接接交流。

d95

夢想與現實的差距

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 843 點
下載積分: 7273 分
在線時間: 79(小時)
注冊時間: 2010-12-23
最后登錄: 2020-12-11
查看d95的主題 / 回貼

3樓發表于: 2012-05-11 09:02

只看該作者 | 小中大

引用
引用第2樓學徒千里馬于2012-05-10 22:25發表的 :
你那圖上GND就是0V，就是公共端，就是COM，把GND和X0相連，X0就有輸入了。輸出要接220V的話，要加中間繼電器。這是個晶體管輸出的PLC。不能直接接交流。

應該是的

zhujh111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 274 點
下載積分: 506 分
在線時間: 50(小時)
注冊時間: 2007-12-31
最后登錄: 2025-12-01
查看zhujh111的主題 / 回貼

4樓發表于: 2012-05-11 11:09

只看該作者 | 小中大

使用時用萬用表先測一下為好

xtihee

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 392 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

5樓發表于: 2012-05-11 12:40

只看該作者 | 小中大

大概支持二樓

孫濤

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 102 個
工控威望: 201 點
下載積分: 762 分
在線時間: 55(小時)
注冊時間: 2011-06-06
最后登錄: 2023-10-18
查看孫濤的主題 / 回貼

6樓發表于: 2012-05-11 12:49

只看該作者 | 小中大

哥們，按圖接就可以了，GND就是公共端啊

孫濤

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 102 個
工控威望: 201 點
下載積分: 762 分
在線時間: 55(小時)
注冊時間: 2011-06-06
最后登錄: 2023-10-18
查看孫濤的主題 / 回貼

7樓發表于: 2012-05-11 13:05

只看該作者 | 小中大

要是不會，qq：592089674

勵志照亮人生

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 215 點
下載積分: 8602 分
在線時間: 46(小時)
注冊時間: 2011-07-10
最后登錄: 2016-09-15
查看勵志照亮人生的主題 / 回貼

8樓發表于: 2012-05-11 13:19

只看該作者 | 小中大

2樓說的對，GND就是公共端，不過這個輸入怎么形成回路？

王海fa

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 1881 點
下載積分: 3796 分
在線時間: 351(小時)
注冊時間: 2010-04-05
最后登錄: 2024-11-20
查看王海fa的主題 / 回貼

9樓發表于: 2012-05-11 19:32

只看該作者 | 小中大

GND就是公共端

孫濤

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 102 個
工控威望: 201 點
下載積分: 762 分
在線時間: 55(小時)
注冊時間: 2011-06-06
最后登錄: 2023-10-18
查看孫濤的主題 / 回貼

10樓發表于: 2012-05-12 12:23

只看該作者 | 小中大

輸入端是內部供電，plc是要接電源線的

hwwu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 126 點
下載積分: 579 分
在線時間: 51(小時)
注冊時間: 2010-07-31
最后登錄: 2015-04-12
查看hwwu的主題 / 回貼

11樓發表于: 2012-05-12 20:39

只看該作者 | 小中大

2樓說的很對！
