樓主發表于: 2012-11-21 10:37

只看樓主 | 小中大

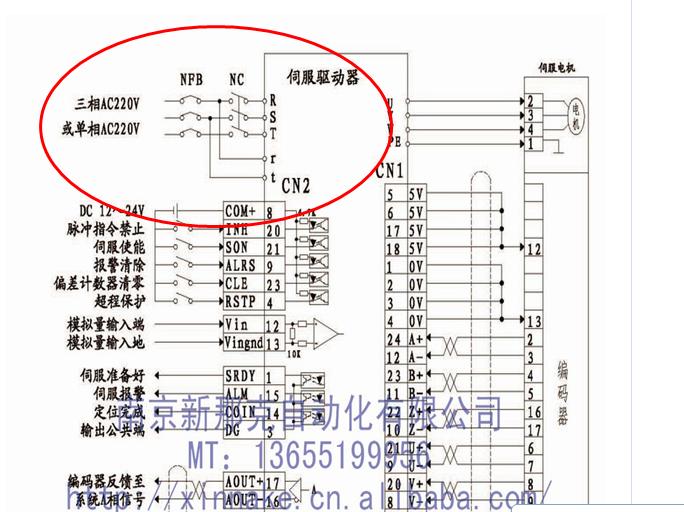

圖片：

請問下面這張圖片里的三相AC220或單相AC220V是什么意思啊

xqx123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 130 點
下載積分: 3513 分
在線時間: 144(小時)
注冊時間: 2012-06-07
最后登錄: 2025-12-11
查看xqx123的主題 / 回貼

1樓發表于: 2012-11-21 13:06

只看該作者 | 小中大

三相380V是驅動回路電源，單相380V是控制回路電源。

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

2樓發表于: 2012-11-21 13:43

只看該作者 | 小中大

小功率的伺服用220v電源，這里就連接220V。

愛不離

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 165 個
工控威望: 351 點
下載積分: 952 分
在線時間: 81(小時)
注冊時間: 2012-11-07
最后登錄: 2018-08-12
查看愛不離的主題 / 回貼

3樓發表于: 2012-11-21 15:07

只看該作者 | 小中大

據我所知吧，三相220，是要經過三相變壓器由380降壓成三相220，然后分別接RST，單項220，就是一根火線一本零線直接接R T，上述都是AC

yzsh99

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 152 點
下載積分: 2582 分
在線時間: 60(小時)
注冊時間: 2012-02-28
最后登錄: 2020-04-07
查看yzsh99的主題 / 回貼

4樓發表于: 2012-11-21 18:42

只看該作者 | 小中大

我認為：有二種伺服驅動器，一種是三相220v，另種是單相220v.

tty

支持國貨，少說多做。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 490 點
下載積分: 13724 分
在線時間: 234(小時)
注冊時間: 2009-09-17
最后登錄: 2019-08-25
查看tty的主題 / 回貼

5樓發表于: 2012-11-21 21:32

只看該作者 | 小中大

引用
引用第3樓愛不離于2012-11-21 15:07發表的 :
據我所知吧，三相220，是要經過三相變壓器由380降壓成三相220，然后分別接RST，單項220，就是一根火線一本零線直接接R T，上述都是AC

三樓是對的

peterchen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 135 點
下載積分: 996 分
在線時間: 38(小時)
注冊時間: 2012-06-19
最后登錄: 2018-06-27
查看peterchen的主題 / 回貼

6樓發表于: 2012-11-21 22:03

只看該作者 | 小中大

接受兩種電源供給方式，線路就是接RST或RS,AC220V電源

人在0769

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 184 點
下載積分: 6136 分
在線時間: 130(小時)
注冊時間: 2012-05-15
最后登錄: 2025-03-27
查看人在0769的主題 / 回貼

7樓發表于: 2012-11-21 22:09

只看該作者 | 小中大

你可參考三菱伺服說明書，小功率伺服可以接單相220V，接R S相 T不接

木皮

學海無涯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 484 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的主題 / 回貼

8樓發表于: 2012-11-22 08:21

只看該作者 | 小中大

如果用單相220V時T不要接。用三相220V時三根都接，控制電源都是220V,單可以直接用照明電源220V，三相要先降壓220V

大家好才是真的好

yinyue123

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的主題 / 回貼

9樓發表于: 2012-11-22 15:21

只看該作者 | 小中大

有說接RS也有說的接RT的，還有很大的路徑區別嗎？

yinyue123

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的主題 / 回貼

10樓發表于: 2012-11-22 15:28

只看該作者 | 小中大

謝謝給位大俠解惑

03281251

物競天擇，適者生存！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 562 點
下載積分: 2831 分
在線時間: 73(小時)
注冊時間: 2010-11-06
最后登錄: 2022-12-17
查看03281251的主題 / 回貼

11樓發表于: 2012-11-22 21:00

只看該作者 | 小中大

引用
引用樓主yinyue123于2012-11-21 10:37發表的伺服驅動器問題請教 :
請問下面這張圖片里的三相AC220或單相AC220V是什么意思啊

R，S，T是驅動電源回路（不管接單相還是三相），下面兩根線是給驅動器自身提供的電源。
