樓主  發表于: 2013-04-08 22:35
測試通斷型的一個機器，附件是機器的CAD圖紙,他10根針腳接了10個燈泡。
動作要求：放產品到設備上---》按動兩側開關-----》上探針座下壓，下探針座上升開始測試
（OK品探針座自動上升回位，進行下一回合測試；NG品報警上下探針座下壓后靜止不動，需要按復位
開關氣缸才能復位）

電氣要求是，越簡單便宜越好，能用繼電器搞定就只用繼電器。最好能有個電氣的簡單圖紙說明下，非常感謝！
附件： 0903030001-Model.pdf (30 K) 下載次數:115
網站提示: 請不要用迅雷下載附件，容易出錯
ogreman
Only The Stronger Survive
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的 主題 / 回貼
1樓  發表于: 2013-04-09 12:17

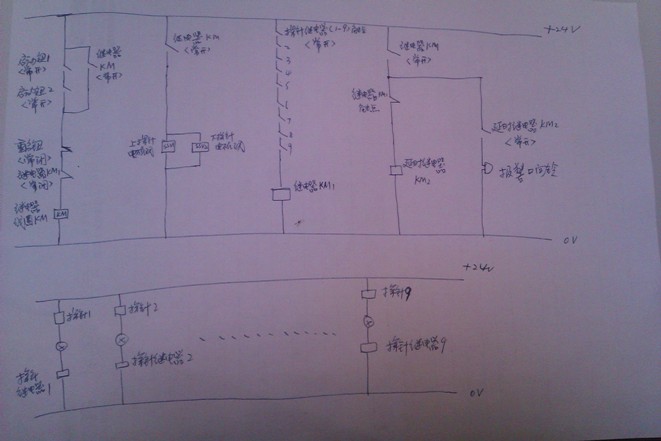

圖片：
自己做了個方案，各位來提下意見，簡單示意了下
工控學子
學無止境
級別: 家園常客
精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
2樓  發表于: 2013-04-09 22:01
你的控制電路可以實現，只是檢測到良品時不存在延時輸出馬上就復位，檢測到不良品時延時輸出報警；還有電流允許的話你可以把那N根探針竄成一條線，這樣可以省去N個繼電器。
本帖最近評分記錄：
  • 下載積分:+2(ogreman) 好人！
    億康精機
    級別: 探索解密
    精華主題: 0
    發帖數量: 25 個
    工控威望: 126 點
    下載積分: 2129 分
    在線時間: 12(小時)
    注冊時間: 2013-01-26
    最后登錄: 2013-11-18
    查看億康精機的 主題 / 回貼
    3樓  發表于: 2013-04-10 19:24
    是的，繼電器的響應時間，都很難把握的了。使用PLC 邏輯做，價格也不高，伍佰元人民幣就可以了。
    另外還要時間繼電器，都不太好調節呀。
    傳感器
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1562 個
    工控威望: 1626 點
    下載積分: 116873 分
    在線時間: 632(小時)
    注冊時間: 2008-09-06
    最后登錄: 2025-07-06
    查看luo76的 主題 / 回貼
    4樓  發表于: 2013-04-11 09:55
    樓主，設計一個電路給你參考，如好用請多多支持
    附件： 測試控制電路.rar (14 K) 下載次數:43
    網站提示: 請不要用迅雷下載附件，容易出錯
