12樓  發表于: 2017-12-01 11:19
D2拆了就無法工作了。
半個周期后,C1充滿電,無法放電,后面周期停止工作。
原電路是電容降壓半波整流電路,只能供小負載使用,穩壓性能極差。加穩壓管后只限制了最高輸出電壓,但波紋隨負載加大也加大。
出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
贈人玫瑰,手留余香。舍得舍得,有舍才有得。
yb6byl
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 166 點
下載積分: 740 分
在線時間: 22(小時)
注冊時間: 2014-07-18
最后登錄: 2019-12-14
查看yb6byl的 主題 / 回貼
13樓  發表于: 2017-12-01 17:12
引用
引用第11樓1992sd于2017-12-01 10:03發表的  :
D2拆掉后,成了半波整流,C2就是個濾波電容,起平滑電壓波形的作用,電荷不會釋放。

那輸出的電壓會減小,達不到12V把
sjbandmm
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 413 點
下載積分: 999 分
在線時間: 172(小時)
注冊時間: 2008-08-23
最后登錄: 2025-07-07
查看sjbandmm的 主題 / 回貼
14樓  發表于: 2017-12-01 18:24
如果D2拆除,那么D1回路就只有半波,也就是直流了,C1充電后就沒法釋放,那么也就沒有電流流過負載了;
本電路是電容降壓電路,利用電容的容抗來限制負載電流,1UF電容在220V/50HZ電源負載下約產生72mA電流。電容降壓要根據負載電流和電源電壓和頻率選擇C1.
楊紅
yanghong
級別: 略有小成
精華主題: 0
發帖數量: 77 個
工控威望: 220 點
下載積分: 7067 分
在線時間: 143(小時)
注冊時間: 2011-05-03
最后登錄: 2024-07-02
查看楊紅的 主題 / 回貼
15樓  發表于: 2017-12-01 19:46
d2拆掉就成了半波整流電路,c2的電流只能通過負載放電。
老兔子
級別: 家園常客
精華主題: 0
發帖數量: 683 個
工控威望: 824 點
下載積分: 6747 分
在線時間: 530(小時)
注冊時間: 2008-06-27
最后登錄: 2025-07-09
查看老兔子的 主題 / 回貼
16樓  發表于: 2017-12-01 20:39
仿真結果如下,但是否符合實際這要搭接真實電路才能確定!

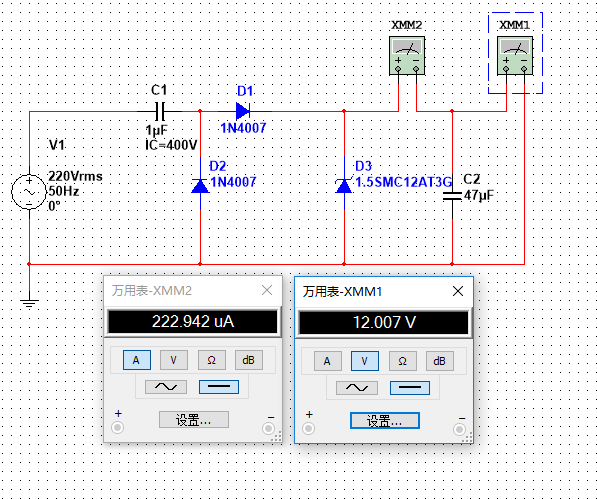

完整電路仿真結果

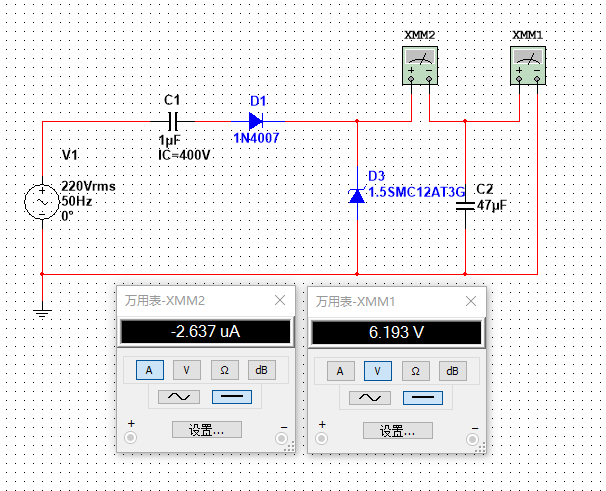

去掉D2,不帶載仿真結果

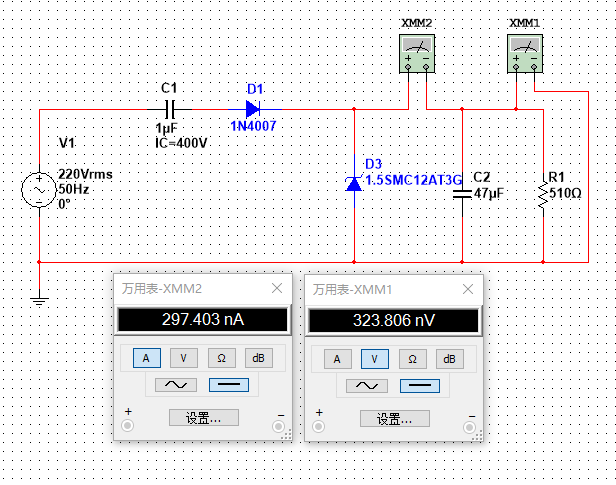

去掉D2,帶負載仿真結果





注意,如果改用交流電表測量,結果也會不同。
本帖最近評分記錄:
  • 下載積分:+3(1992sd) 感謝分享!
  • 下載積分:+2(咗臉ヅ微笑ぺ) 熱心助人!
    yb6byl
    級別: 探索解密
    精華主題: 0
    發帖數量: 59 個
    工控威望: 166 點
    下載積分: 740 分
    在線時間: 22(小時)
    注冊時間: 2014-07-18
    最后登錄: 2019-12-14
    查看yb6byl的 主題 / 回貼
    17樓  發表于: 2017-12-08 14:15
    引用
    引用第16樓老兔子于2017-12-01 20:39發表的  :
    仿真結果如下,但是否符合實際這要搭接真實電路才能確定!

    完整電路仿真結果

    [attachment=217384]
    .......

    去掉D2后,加上負載,怎么負載兩端的電壓會這么低,幾乎就是沒有了
    老兔子
    級別: 家園?
    精華主題: 0
    發帖數量: 683 個
    工控威望: 824 點
    下載積分: 6747 分
    在線時間: 530(小時)
    注冊時間: 2008-06-27
    最后登錄: 2025-07-09
    查看老兔子的 主題 / 回貼
    18樓  發表于: 2017-12-08 20:17
    根據給出的參數,你這個電路的電流本身就這么小(見第一張圖),帶上負載后(510歐)那不是更小嗎?
    • «
    • 1
    • 2
    • »
