樓主發表于: 2018-10-08 18:38

只看樓主 | 小中大

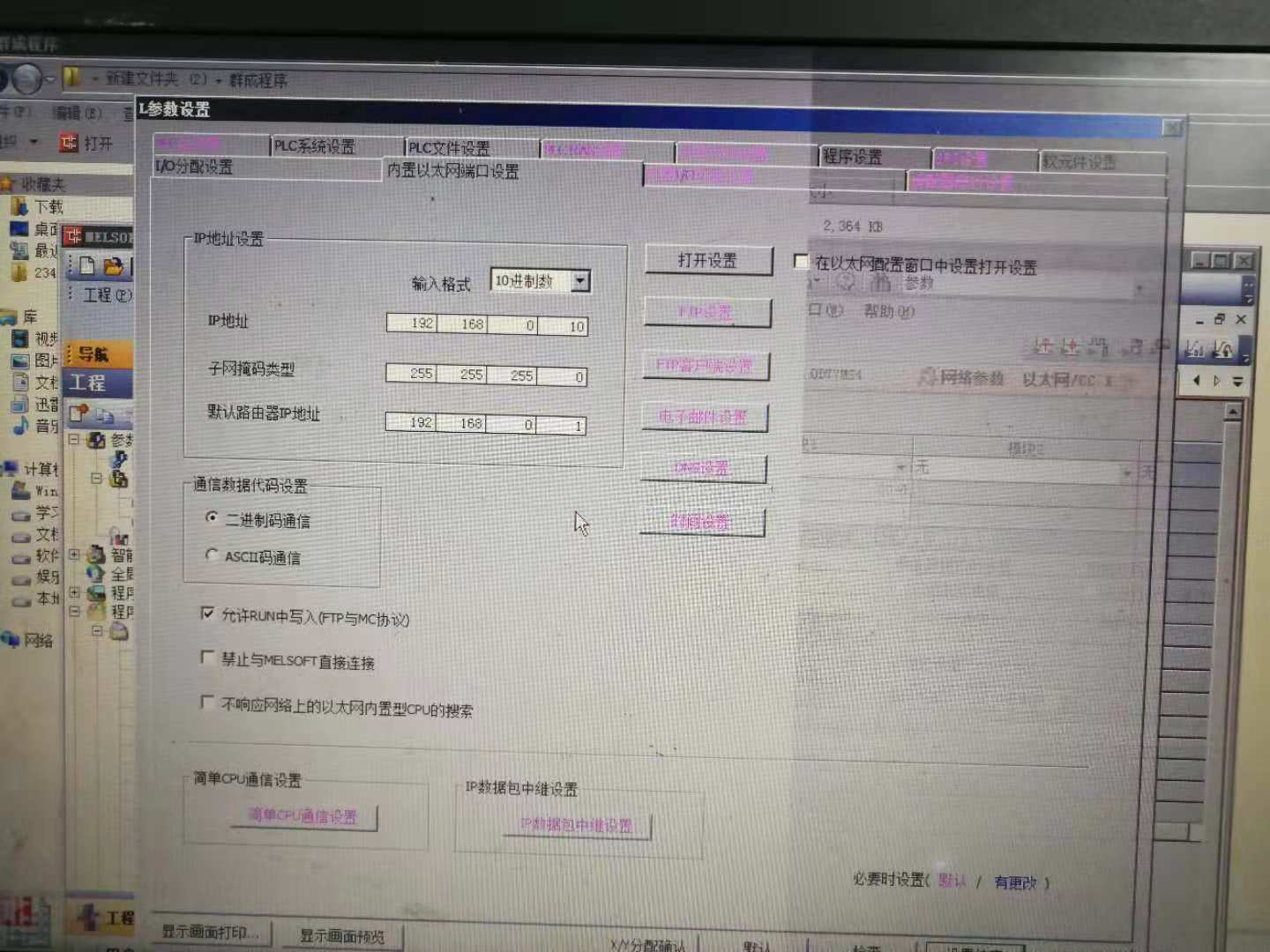

圖片：

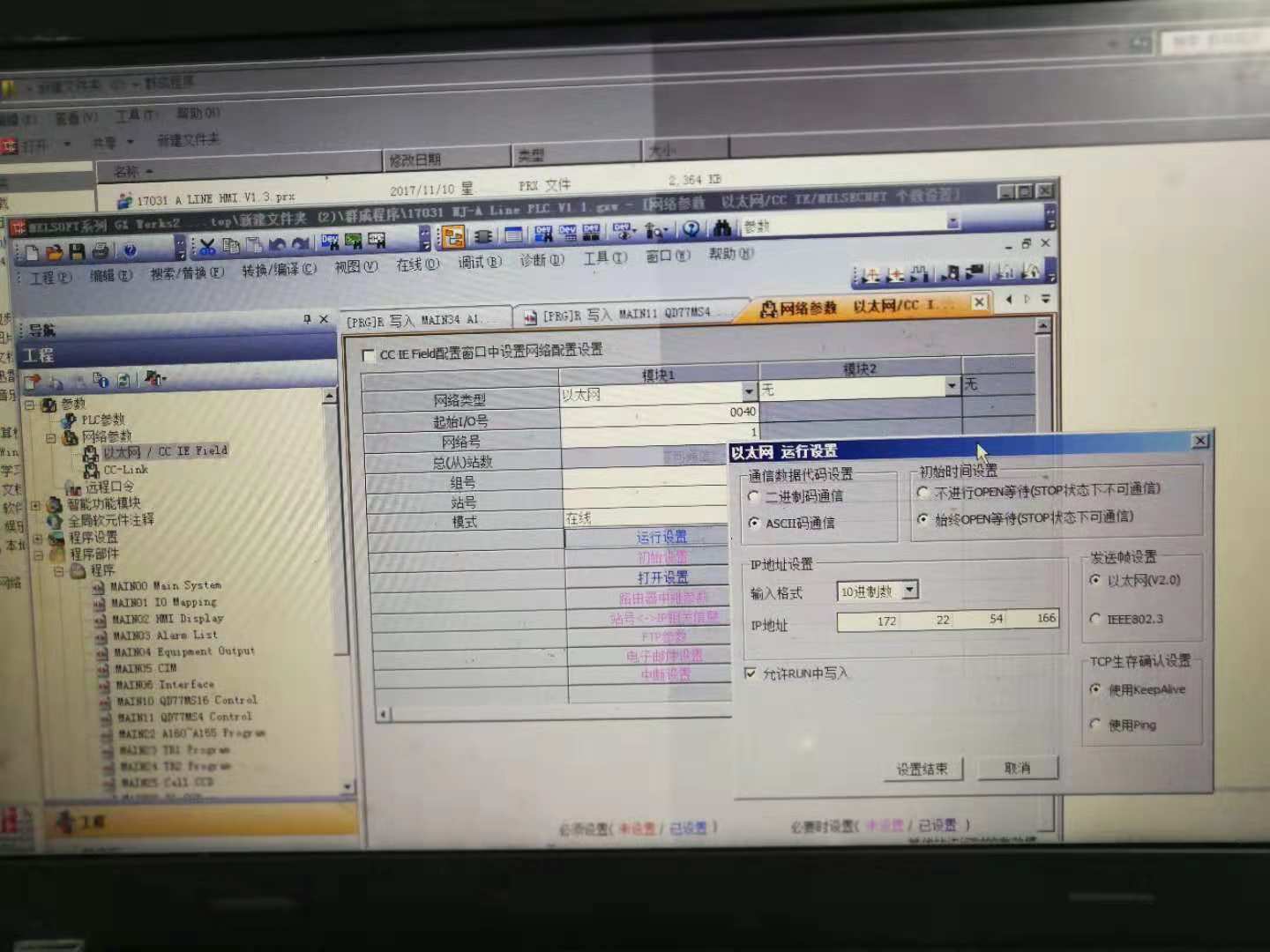

一臺L系列PLC內置以太網模塊，PLCIP192.168.0.10外置以太網模塊IP172.22.54.166，已經通過外置以太網模塊使PLC與MES系統連接，觸摸屏IP172.22.54.244通過交換機也與MES是連接一起的，我這個觸摸屏想通過外置以太網模塊與L系列PLC連接如何設置。

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 524 個
工控威望: 776 點
下載積分: 801 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-11-18
查看471165265的主題 / 回貼

1樓發表于: 2018-10-08 18:41

只看該作者 | 小中大

外置以太網模塊是QJE71-100

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 524 個
工控威望: 776 點
下載積分: 801 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-11-18
查看471165265的主題 / 回貼

2樓發表于: 2018-10-08 19:11

只看該作者 | 小中大

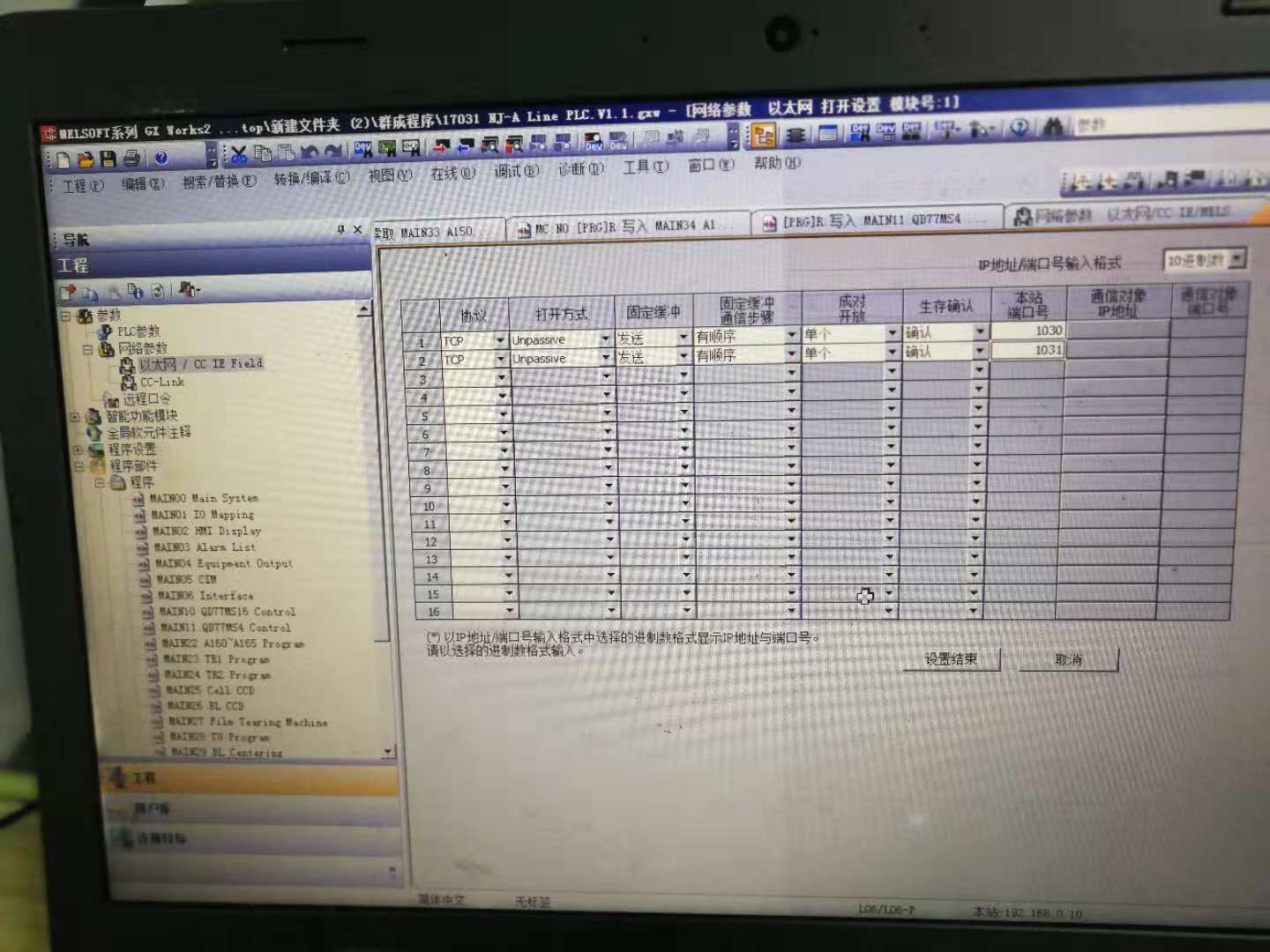

圖片：

LJ71E71-100能否直接如圖增加2號TCP協議與觸摸屏通信

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 524 個
工控威望: 776 點
下載積分: 801 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-11-18
查看471165265的主題 / 回貼

3樓發表于: 2018-10-08 19:12

只看該作者 | 小中大

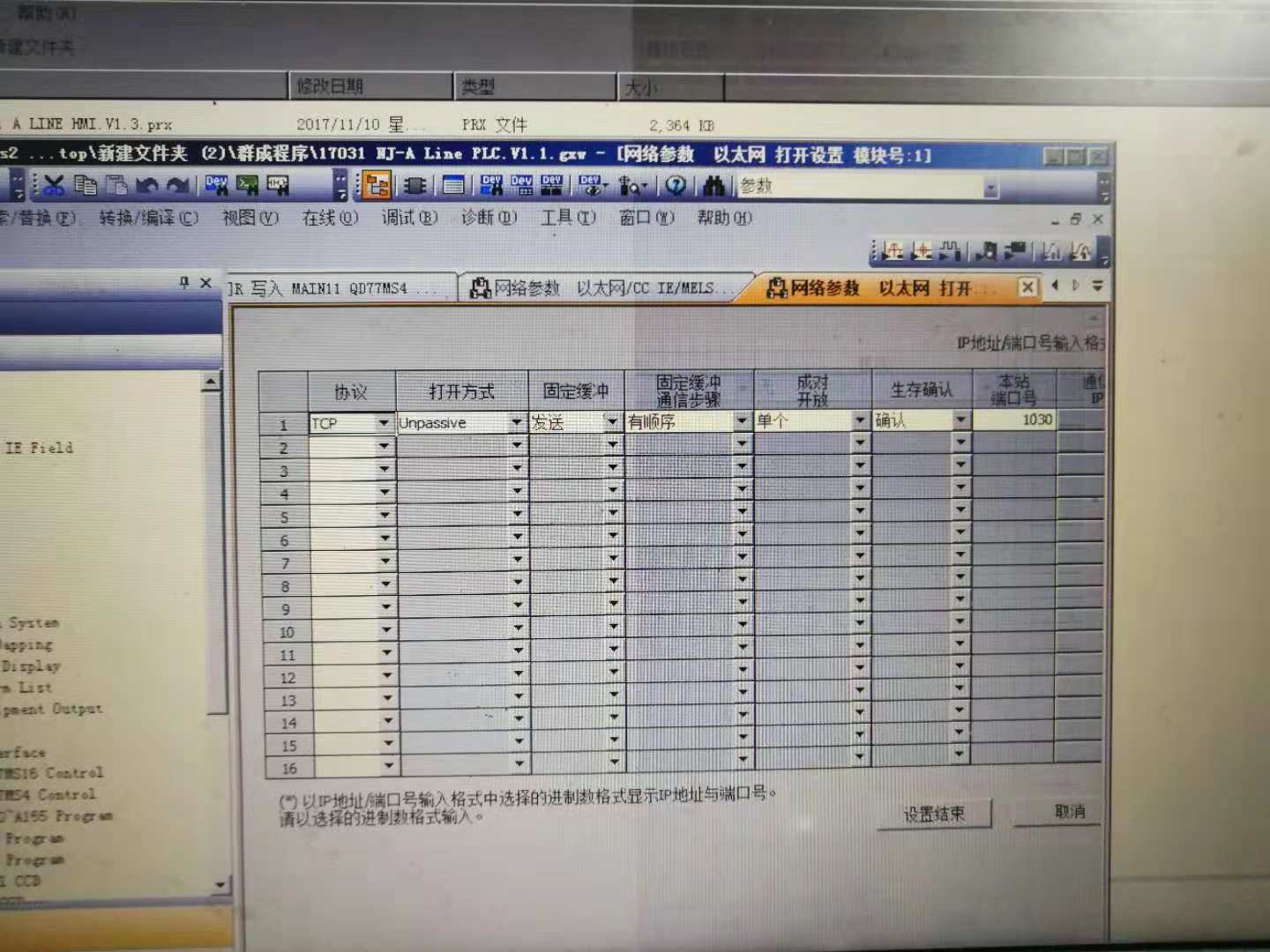

如圖協議1TCP是與MES 的通信

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 524 個
工控威望: 776 點
下載積分: 801 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-11-18
查看471165265的主題 / 回貼

4樓發表于: 2018-10-08 19:17

只看該作者 | 小中大

這樣行不行沒用過LJ71E71-100

autoctrl

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 429 個
工控威望: 630 點
下載積分: 1703 分
在線時間: 157(小時)
注冊時間: 2016-05-05
最后登錄: 2025-12-04
查看autoctrl的主題 / 回貼

5樓發表于: 2018-10-09 09:05

只看該作者 | 小中大

從這里下載一個通訊組件，里面有參數設置步驟和范例源碼：
http://blog.sina.com.cn/s/blog_16d7d3ecb0102x6wj.html
QJE71-100: EntQsPlc.DLL
內置以太網：EntQsPlc_Asc.DLL

樓主留言：

看不懂

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1456 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

6樓發表于: 2018-10-09 09:16

只看該作者 | 小中大

三菱產品之間是MC協議，

樓主留言：

好像里面沒有MC協議，外置以太網模塊IP172.22.54.177，威綸觸摸屏是172.22.54.167 L系列PLCIP是192.168.0.10，我能否在不修改IP地址情況下觸摸屏通過以太網模塊與PLC通信上

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1455 個
工控威望: 4685 點
下載積分: 15141 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2025-11-24
查看焦劉吉的主題 / 回貼

7樓發表于: 2018-10-09 12:02

只看該作者 | 小中大

什么屏？

樓主留言：

威綸觸摸屏

[ 此帖被焦劉吉在2018-10-09 19:40重新編輯 ]

Rules are always made by the strong, and history is always written by the winners.

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 524 個
工控威望: 776 點
下載積分: 801 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-11-18
查看471165265的主題 / 回貼

8樓發表于: 2018-10-09 16:28

只看該作者 | 小中大

由于網段不一樣，我威綸觸摸屏能否通過以太網模塊與L系列PLC通信

我看到你了

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 619 點
下載積分: 491 分
在線時間: 156(小時)
注冊時間: 2018-05-02
最后登錄: 2024-09-12
查看我看到你了的主題 / 回貼

9樓發表于: 2018-10-10 11:58

只看該作者 | 小中大

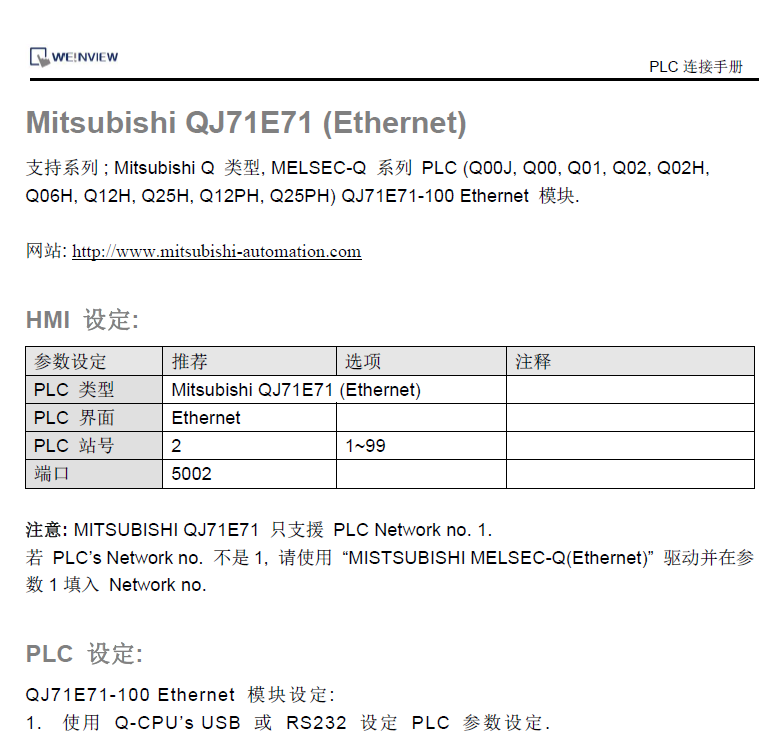

可以的，你就點威綸通編程軟件那個PLC連接手冊，跳轉到官網，然后可以查這個型號模塊的詳細設置方法

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 524 個
工控威望: 776 點
下載積分: 801 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-11-18
查看471165265的主題 / 回貼

10樓發表于: 2018-10-17 13:15

只看該作者 | 小中大

為什么端口號必須是5002其它都通信不上

huangliangl

天道~酬勤

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 207 個
工控威望: 388 點
下載積分: 366 分
在線時間: 61(小時)
注冊時間: 2010-11-12
最后登錄: 2025-09-01
查看huangliangl的主題 / 回貼

11樓發表于: 2018-10-17 14:46

只看該作者 | 小中大

學習了，以太網的還沒接觸過
