工控人家園 三菱工控論壇 請教三菱QD75模塊寄存器問題

drihui

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 0 個
工控威望: 194 點
下載積分: 2560 分
在線時間: 267(小時)
注冊時間: 2015-04-15
最后登錄: 2025-07-02
查看drihui的主題 / 回貼

樓主發表于: 2019-03-26 14:24

只看樓主 | 小中大

圖片：

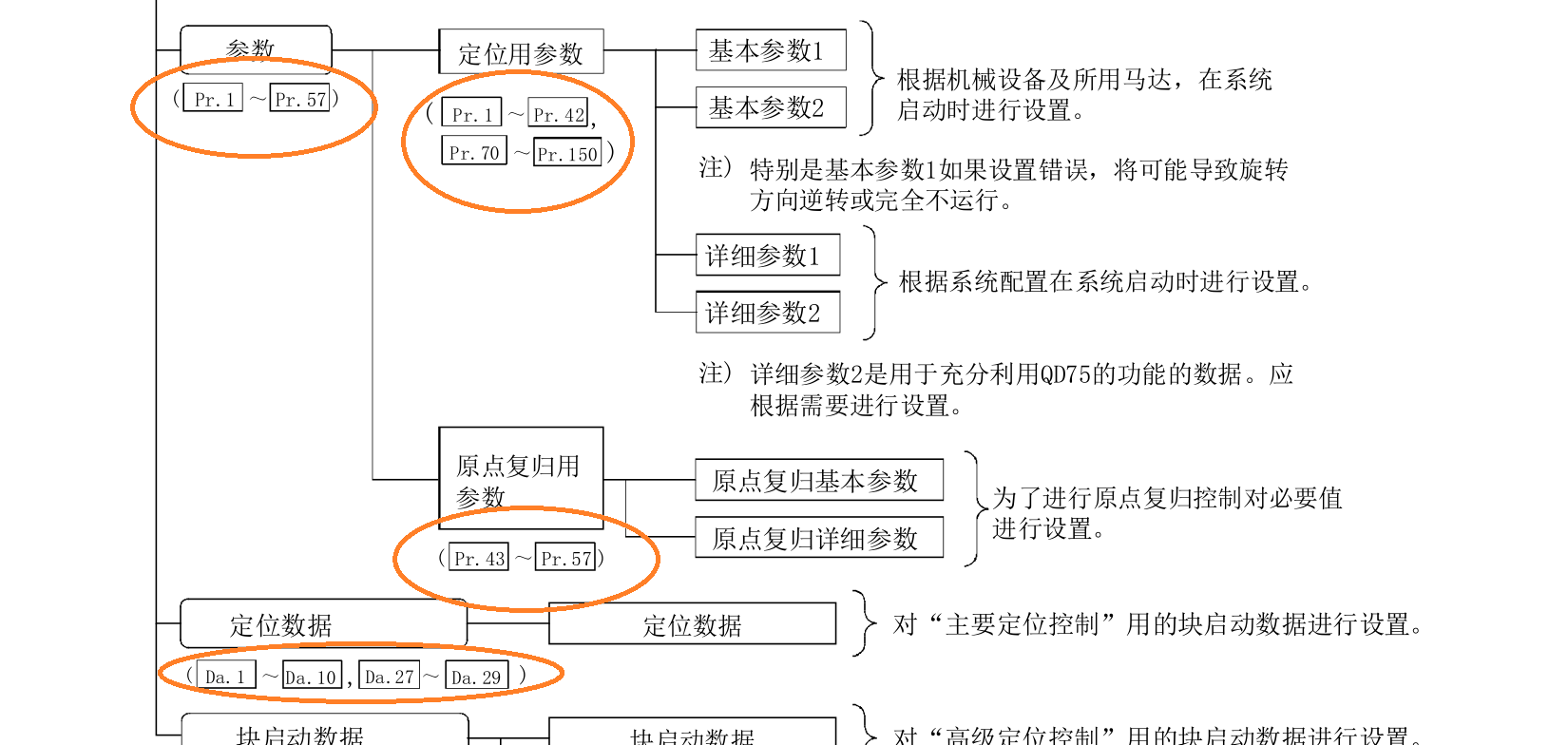

三菱QD75模塊寄存器分配看不懂，就是圖片圈起來的地方，希望高手解釋下。謝謝

yesterdayom

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 0 個
工控威望: 183 點
下載積分: 4634 分
在線時間: 66(小時)
注冊時間: 2018-07-16
最后登錄: 2020-03-23
查看yesterdayom的主題 / 回貼

1樓發表于: 2019-03-26 14:48

只看該作者 | 小中大

參數設置，列的是PR，行的是Da

drihui

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 0 個
工控威望: 194 點
下載積分: 2560 分
在線時間: 267(小時)
注冊時間: 2015-04-15
最后登錄: 2025-07-02
查看drihui的主題 / 回貼

2樓發表于: 2019-03-26 14:50

只看該作者 | 小中大

引用
引用第1樓wangbao3221于2019-03-26 14:48發表的 :
參數設置，列的是PR，行的是Da

看不懂你寫的這個，列？行？是什么意思？

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 0 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

3樓發表于: 2019-03-26 15:22

只看該作者 | 小中大

QD75相關的，如果單看PDF的說明書，會暈人的。
因為這些PR，這些CD，這些DA，很煩人。

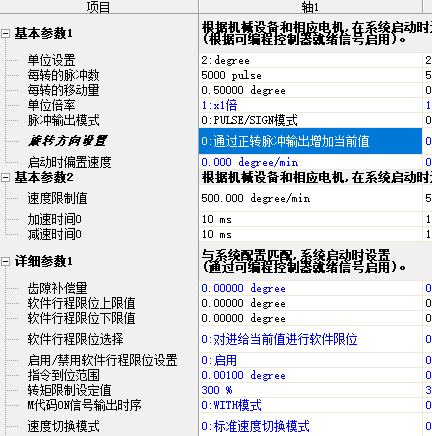

其實PR大部分都是參數，在GX WORKS2上可以直接設置，如下圖

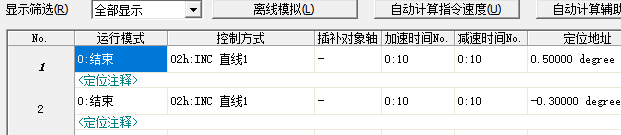

定位數據也是在軟件上也可以看到：

所以一定要配合軟件看才行。
或者配合有一個表格看也行。

QD75數據表.rar (1124 K) 下载次数:335

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

drihui

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 0 個
工控威望: 194 點
下載積分: 2560 分
在線時間: 267(小時)
注冊時間: 2015-04-15
最后登錄: 2025-07-02
查看drihui的主題 / 回貼

4樓發表于: 2019-04-10 10:16

只看該作者 | 小中大

引用
引用第3樓Q02UCPU于2019-03-26 15:22發表的 :
QD75相關的，如果單看PDF的說明書，會暈人的。
因為這些PR，這些CD，這些DA，很煩人。
其實PR大部分都是參數，在GX WORKS2上可以直接設置，如下圖
[attachment=231262]

.......

謝謝你
