pxchj
可能是個菜鳥，僅此而已！
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的 主題 / 回貼
樓主  發表于: 2020-01-31 22:41
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
PLC是西門子200Smart,HMI是MCGS的TPC7062HI。目的是Modbus485通信（不是Modbus RTU485通信）

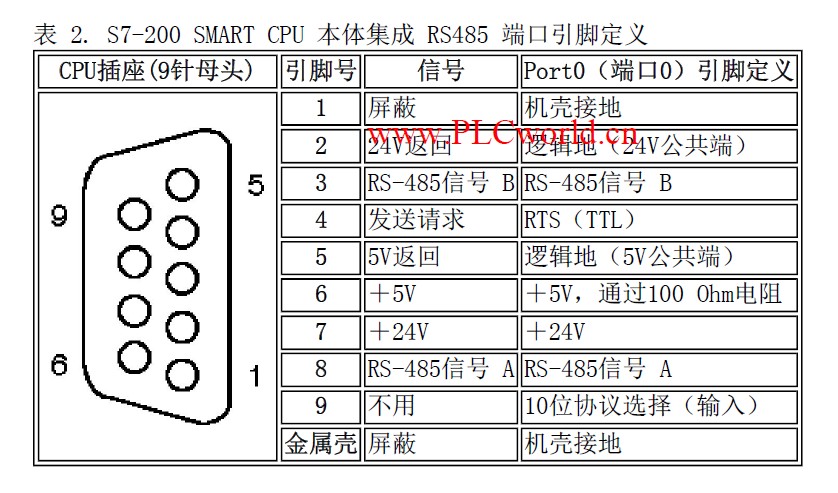

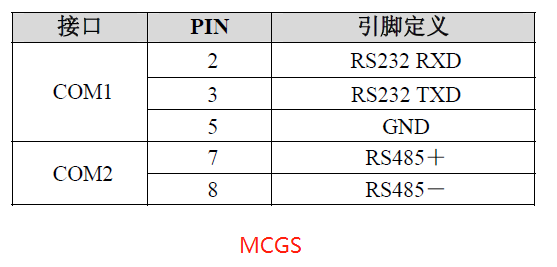

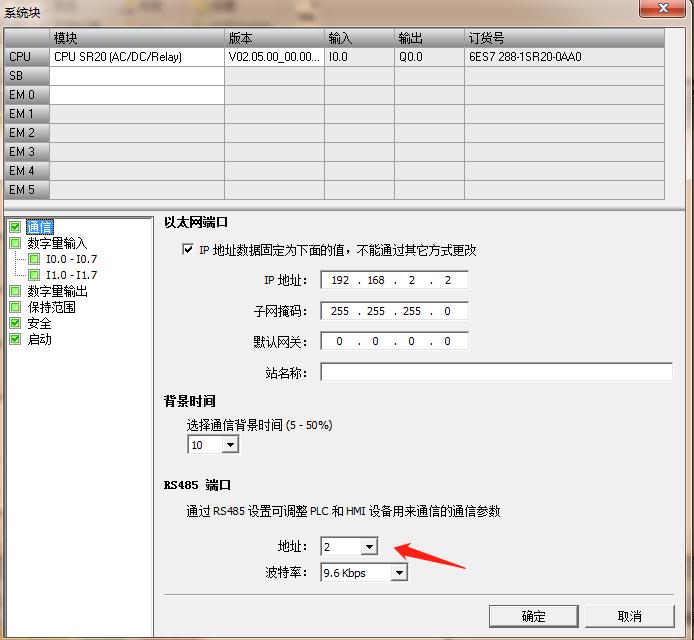

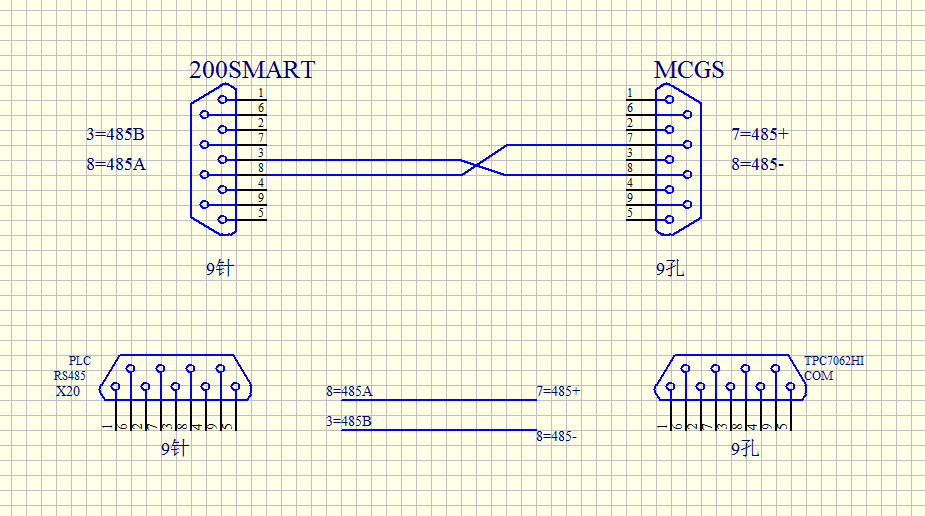

PLC串口的3、8腳分別是485A/B與HMI的COM口7(+)、8(-)連接后始終無法通信，相關設置如圖
請諸位指出我錯在何處，謝謝！
zggk117
天道酬勤；人道酬善；商道酬信；
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 295 點
下載積分: 827 分
在線時間: 286(小時)
注冊時間: 2007-09-30
最后登錄: 2025-12-06
查看zggk117的 主題 / 回貼
1樓  發表于: 2020-02-01 09:08

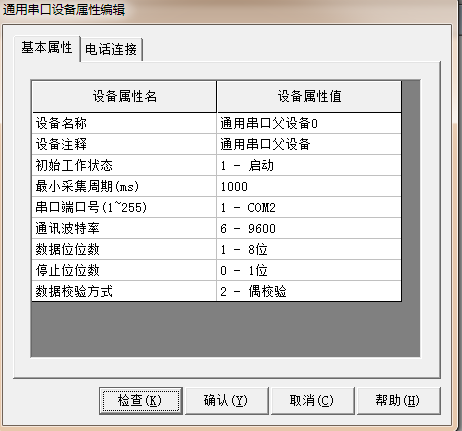

串口端口號   設置為0   COM1    試一試
pxchj
可能是個菜鳥，僅此而已！
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的 主題 / 回貼
2樓  發表于: 2020-02-01 10:16
回復1樓：串口選COM1和COM2都試了，均連接不上！
plc學者
級別: 略有小成
精華主題: 0
發帖數量: 183 個
工控威望: 362 點
下載積分: 3286 分
在線時間: 384(小時)
注冊時間: 2011-07-18
最后登錄: 2025-12-04
查看plc學者的 主題 / 回貼
3樓  發表于: 2020-02-01 17:03

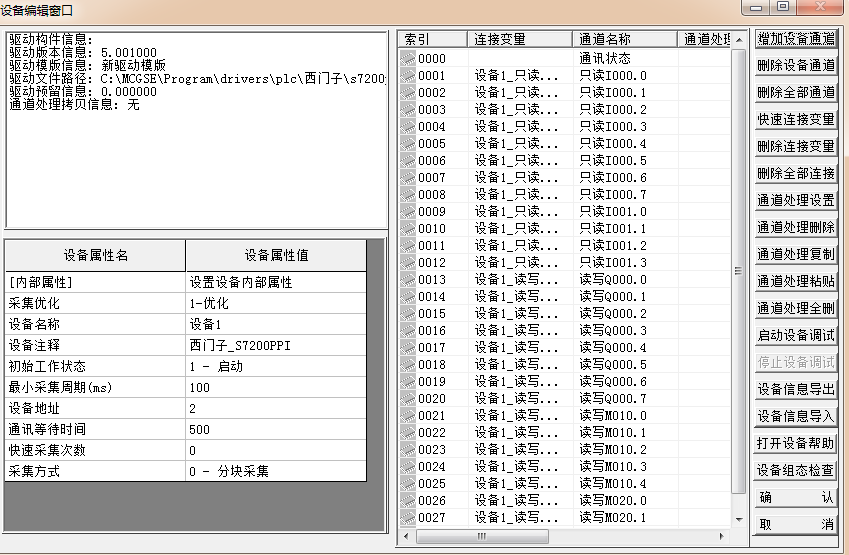

驅動的事，你現在用的是s7-200的驅動，換上200smart的驅動就可以了
陸國慶
luguoqing
級別: 網絡英雄
精華主題: 0
發帖數量: 286 個
工控威望: 7422 點
下載積分: 56142 分
在線時間: 935(小時)
注冊時間: 2012-11-09
最后登錄: 2025-12-08
查看陸國慶的 主題 / 回貼
4樓  發表于: 2020-02-01 19:36
3對7,8對8
本帖最近評分記錄：
  • 下載積分:+1(lizhendong) 真誠感謝！
    pxchj
    可能是個菜鳥，僅此而已！
    級別: 略有小成
    精華主題: 0
    發帖數量: 58 個
    工控威望: 232 點
    下載積分: 757 分
    在線時間: 22(小時)
    注冊時間: 2007-11-23
    最后登錄: 2024-02-14
    查看pxchj的 主題 / 回貼
    5樓  發表于: 2020-02-02 16:41
    4樓說的對，是3-7，8-8！我對西門子的485A/485B理解有誤，一直以為A+/B-實際是錯誤的！問題已經解決了，感謝各位指點！
    ftljc123
    級別: 正式會員
    精華主題: 0
    發帖數量: 6 個
    工控威望: 94 點
    下載積分: 598 分
    在線時間: 10(小時)
    注冊時間: 2016-03-04
    最后登錄: 2025-03-11
    查看ftljc123的 主題 / 回貼
    6樓  發表于: 2020-02-09 15:26
    學習了，謝謝
    大西北
    級別: 探索解密
    精華主題: 0
    發帖數量: 3 個
    工控威望: 119 點
    下載積分: 610 分
    在線時間: 0(小時)
    注冊時間: 2013-10-07
    最后登錄: 2022-03-17
    查看大西北的 主題 / 回貼
    7樓  發表于: 2020-07-15 12:24
    我也學習了，謝謝分享！
    00010010
    級別: 探索解密
    精華主題: 0
    發帖數量: 17 個
    工控威望: 100 點
    下載積分: 606 分
    在線時間: 4(小時)
    注冊時間: 2020-07-23
    最后登錄: 2022-08-29
    查看00010010的 主題 / 回貼
    8樓  發表于: 2020-10-21 11:43
    怎么解決的呀？

    、
