  源型，漏型怎么理解？ PLC的輸入類型有源型，漏型，手冊上找又不到對源型，漏型的說明，望大俠們指點解釋一下。在此謝了。

可能是指晶體管。其他不理解，也沒有碰到，是什么牌子的。

個人見解

ZXC6688給樓主舉了一個很好的例子，我再補充一點，如果你用的傳感器是NPN的，那就得選擇漏型；如果你的傳感器是PNP的，那就得選擇源型的。

三菱FX都是漏型   用NPN傳感器COM接--
OMRON  CP系兩種都可以接  漏型COM接+    源型COM 接--

最主要就是能構成回路

學習了，謝謝！

今年6月份,我用FX1N-24MR PLC改造過一臺德國的設備.
其中信號輸入是PNP ,經過我的測試,三菱的PLC輸入NPN 及PNP都沒有問題的.
付圖...
300編號是外部電源+24V    400編號是外部電源0V

補回圖紙

學習了，

學學,看看

為方便開關量的接入，PLC提供了直流電壓輸出端，其正極為一標明正電壓（一般為+24V）的端口，而其負極為開關量輸入的公共端（標號由PLC自定）。
PLC有多個數字量輸入端口，當它們都接上開關后，必然有一個開關的公共端接 + 還是接 — 的問題，這就是所謂的Sink（漏型）和Source（源型）接法
什么叫Sink（漏型），什么叫Source（源型），我們通過下面的例子加以說明。
如圖為一個開關控制一個用電器M。

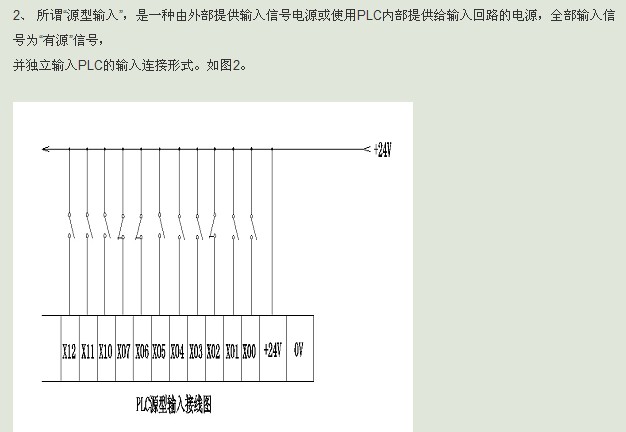

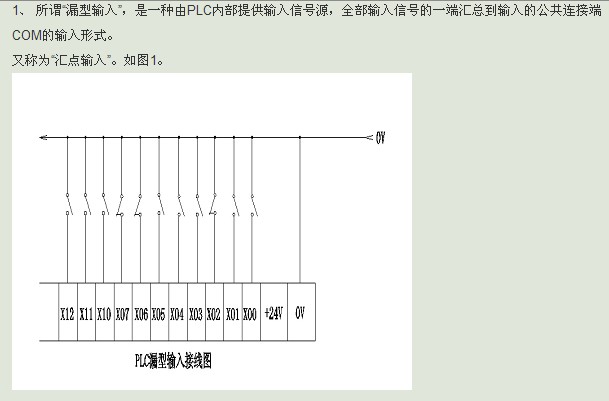

  （a）圖和圖有什么區別呢？區別在于開關K的一端是接+，還是接—，我們把K接電源+極的叫源型接入（Source），把K接電源—極的叫漏型接入（Sink）。

感謝各位各位的幫助。
