工控人家園 西門子工控論壇 求教；這問題在那里。

wlw

級別: 略有小成

精華主題: 0
發帖數量: 265 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

樓主發表于: 2009-09-20 22:51

只看樓主 | 小中大

我安裝STEP7_V54_SP4_Chin_PftW.zip.zip中文版的打開后編程，怎么沒有梯形圖的箭頭橫連線，只有箭頭橫折線，所以編寫或梯形時就有問題，是哪個地方出了問題，望老師指教。

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70822 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2025-12-06
查看wwcwwc的主題 / 回貼

1樓發表于: 2009-09-21 09:14

只看該作者 | 小中大

不是十分理解你的問題，我理解是你需要在程序書寫時那個橫連線是軟件自動生成的，不需要考慮它。具體你在寫程序時出現什么問題，能把圖片放上來嗎。

wlw

級別: 略有小成

精華主題: 0
發帖數量: 265 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

2樓發表于: 2009-09-21 12:51

只看該作者 | 小中大

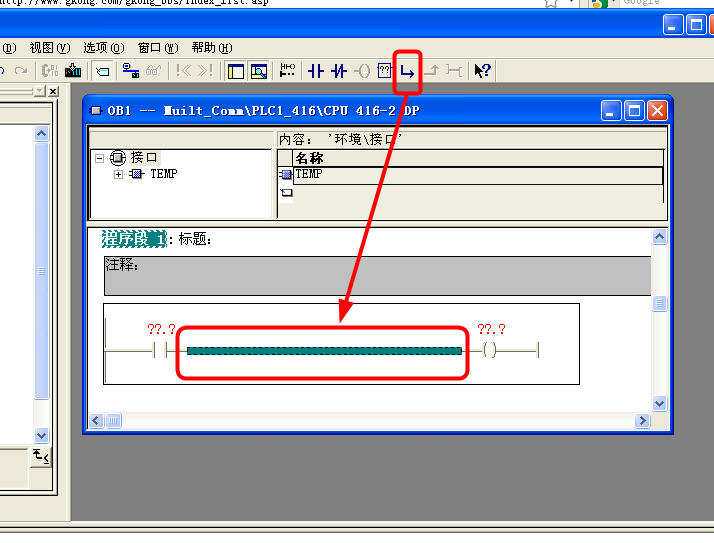

在程序書寫時那個橫連線是軟件自動生成的,對，是這個意思，它只有橫折箭頭可以用，橫箭頭是陰影出不來，不能用，也就不能編并聯圖了。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15913 分
在線時間: 9835(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-09
查看cvlsam的主題 / 回貼

3樓發表于: 2009-09-21 13:10

只看該作者 | 小中大

你需要選擇梯級并且在實際需要產生分支的情況下，才能使用分支。

當你沒有輸出部分，而想立馬生成并聯輸出，這將造成Step7解釋程序無法編譯程序，所以造成你使用上的困擾。

一般狀況下，使用前請看看Step7編程手冊上關于LAD的操作部分會有所收益。

Best Regards

本帖最近評分記錄：

下載積分:+1(wlw) 熱心助人,加分表揚

wlw

級別: 略有小成

精華主題: 0
發帖數量: 265 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

4樓發表于: 2009-09-21 22:07

只看該作者 | 小中大

謝謝你cvlsam 看到你的回復給我很大啟發，我已找到用法了，用鼠標像畫畫那樣點擊要想延長的線拉升到目的地就行了。OK.。再見
