  《自制PLC》
前段時間發表了《PLC零基礎自學入門》，一些網友反饋，已經將不少菜鳥帶入門。現在好多網友在追問：《PLC零基礎自學入門》完整版、《PLC高級應用與通信》、《自制PLC》等書稿何時發布。
現在回復大家：《PLC零基礎自學入門》準備利用年假，集結我們公司的內部人員，將它編寫完成，開年后把完整的電子版免費發放給大家。
《PLC高級應用與通信》視乎我們產品的研發進展，極有可能要等到2011年到2012（肯定不會超過2012年12月22日的!）暑假或寒假動筆。
《自制PLC》已經動筆并陸續上傳。其培養目標是：讓認識電阻、電容、二極管、三極管、光耦等常用的電子元器件，會用烙鐵的網友，自己動手制作PLC。以便將高昂的PLC成本降下來。
自己動手做PLC，需要面對以下5問題：
*PLC的CPU底層程序設計。
**原理圖設計。
***PCB排板、打樣、生產。
****零件采購和組裝。
*****成品測試。
解決方法：

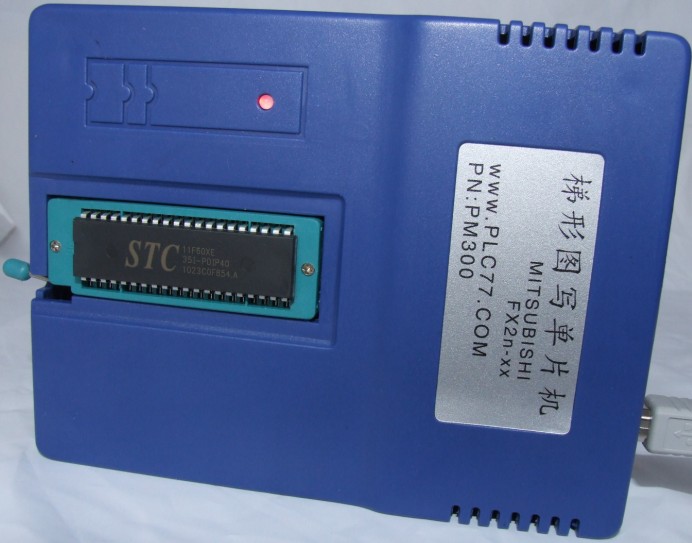

*PLC的CPU，可以有2個方法解決：一、用長方電子公司的“梯形圖寫單片機（編程器）”通過PLC編程軟件直接自行編寫單片機，獲取PLC的CPU。缺點：下載程序必須通過“梯形圖寫單片機（編程器）”完成。優點：成本低。第二種，直接向東莞市長方電子購買已經編寫的芯片，缺點：價格略貴。優點：可以直接下載程序，完全甩開編程器。

**原理圖設計：有了核心的CUP之后，還需要設計電源電路，接口電路，通信電路等。解決方案：《自制PLC》會提供一些范例，及公開各種原理圖設計思路、計算方法及參數等。
***PCB排版、打樣、生產。解決方案：《自制PLC》會公開和上傳已經畫好和驗證過的PCB生產文件，生產時只要按照物料單提供的廠家打樣生產便可。有能力的發燒友也可以自己設計PCB，自己打樣、驗證。

****零件采購和組裝：我們?cè)谠O(shè)計PLC的時候已經站在用戶的角度多方考慮過，大部分的零件可以通過當?shù)氐碾娮邮袌?chǎng)、家電維修點、淘寶等購買，也可以向東莞市長方電子購買成套的物料。同時物料單還公開所有零件的供應商地址和電話。組裝也在物料單里面提供了外加工廠的信息，直插零件或數量少的就自己用烙鐵焊接便可。如果按照公開的文件你還沒有把握自己制作PLC，請到東莞市長方電子購買樣機，對照生產。

*****成品測試在《自制PLC》會標明個每個點的電壓和輸入/輸出指示燈的狀態，同時我們還提供整機測試程序和流程。

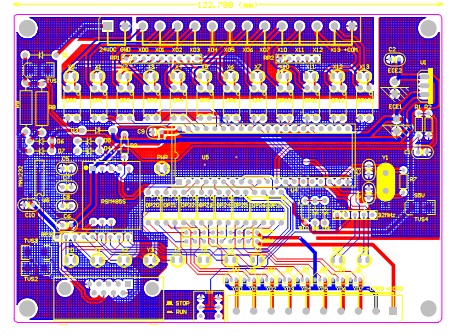

先送上12進8出的生產資料
解壓縮后有詳細資料

真的不錯，幾時再把編程軟件也發上來啊

在本工控人家園論壇的"工控下載" > "三菱PLC軟件下載" > "三菱GX Developer v8.86" 這個就是編程軟件

提供源碼不？

謝謝樓主分享

提供源碼有多少網友可以做呢？有了上面這個武器你就比源碼方便多了。只要你會用PLC的編程軟件就可以不斷生產PLC芯片多方便。

你在使用編程器的時候其實已經相當于提供了源碼給你了，因?yàn)樗�是可以不斷生成PLC芯片的。

能說一下什么價格嗎

編程器就200元。評估板根據點數計算，你自己做也可以資料是公開的。

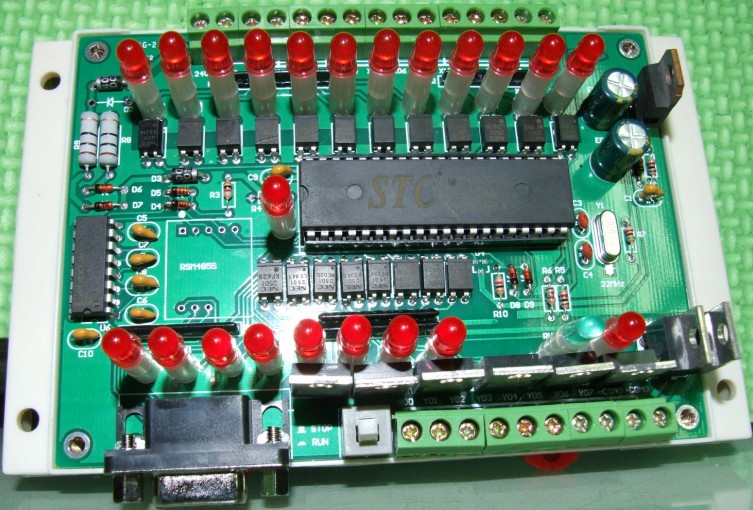

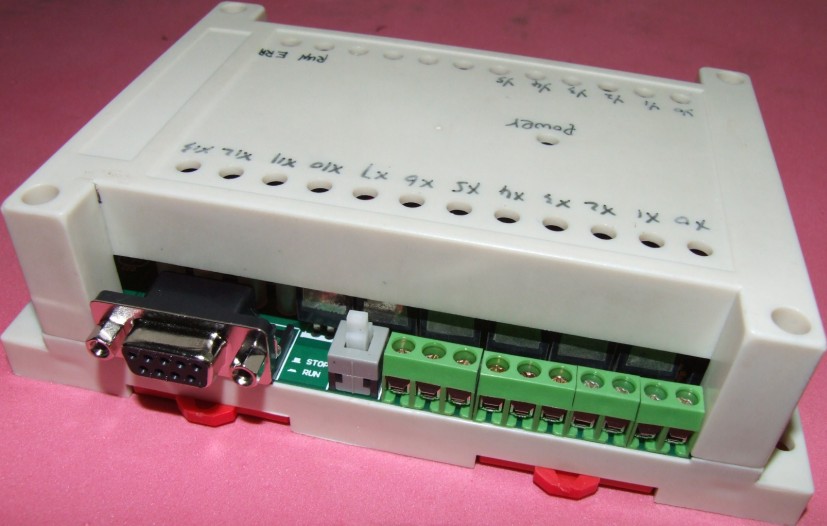

12進8出晶體管型

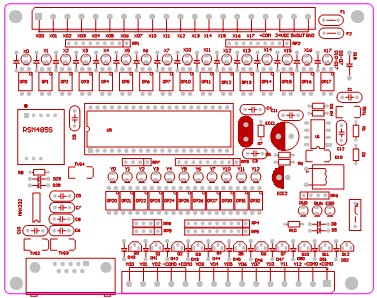

附件為：16進11出PLC設計資料開源的。

現在送上16進11出PLC設計資料。
有網友來電咨詢這個芯片要用什么軟件轉換？現在回復網友：除三菱PLC編程軟件外無需任何轉換軟件，寫芯片跟寫PLC一樣。 我們的PLC芯片可以直接和三菱PLC編程軟件通訊寫入梯形圖。如果不用我們的芯片，也用我們的編程器做橋梁，用戶只需操作一個三菱PLC編程軟件同樣可以直接編寫51單片機。
