樓主發表于: 2011-01-11 20:33

只看樓主 | 小中大

圖片：

這是三菱plc中的一個程序，為什么m21就一個常開接點，沒有線在程序里是什么意思？請高手賜教。謝謝

[ 此帖被aklyx8189在2011-01-11 20:58重新編輯 ]

wang72175

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 354 點
下載積分: 32911 分
在線時間: 1098(小時)
注冊時間: 2006-10-04
最后登錄: 2018-03-28
查看wang72175的主題 / 回貼

1樓發表于: 2011-01-11 20:42

只看該作者 | 小中大

是不是用了觸摸屏？

aklyx8189

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 269 點
下載積分: 7154 分
在線時間: 105(小時)
注冊時間: 2010-12-29
最后登錄: 2025-03-21
查看aklyx8189的主題 / 回貼

2樓發表于: 2011-01-11 20:46

只看該作者 | 小中大

不是的，就是個有往復動作時序控制的，既沒線圈也沒別接點（對m21），在程序中查不到屬于它別的了。

liuxianhua

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 591 個
工控威望: 1067 點
下載積分: 10422 分
在線時間: 572(小時)
注冊時間: 2008-11-19
最后登錄: 2013-02-22
查看liuxianhua的主題 / 回貼

3樓發表于: 2011-01-11 20:48

只看該作者 | 小中大

都看不明白樓主你在說什么！

aklyx8189

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 269 點
下載積分: 7154 分
在線時間: 105(小時)
注冊時間: 2010-12-29
最后登錄: 2025-03-21
查看aklyx8189的主題 / 回貼

4樓發表于: 2011-01-11 20:50

只看該作者 | 小中大

在上述程序中m21就出現一個常開接點，在沒有屬于它的其他東西比如m21的線圈。所以我看不懂了。一般普中間繼電器都要有線圈的。

aklyx8189

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 269 點
下載積分: 7154 分
在線時間: 105(小時)
注冊時間: 2010-12-29
最后登錄: 2025-03-21
查看aklyx8189的主題 / 回貼

5樓發表于: 2011-01-11 20:54

只看該作者 | 小中大

圖片：

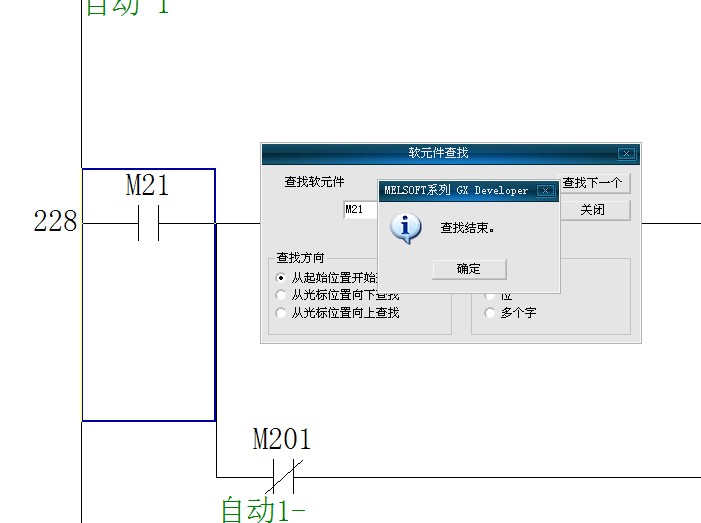

這是程序查找截圖

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1062 個
工控威望: 1165 點
下載積分: 7101 分
在線時間: 1190(小時)
注冊時間: 2007-04-19
最后登錄: 2026-03-03
查看wei0212007的主題 / 回貼

6樓發表于: 2011-01-11 21:03

只看該作者 | 小中大

你的設備上有沒有觸摸屏�。咳绻�，可能是觸摸屏使用的。如果沒有觸摸屏，那就要上程序，讓大家幫你分析了。

aklyx8189

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 269 點
下載積分: 7154 分
在線時間: 105(小時)
注冊時間: 2010-12-29
最后登錄: 2025-03-21
查看aklyx8189的主題 / 回貼

7樓發表于: 2011-01-11 21:14

只看該作者 | 小中大

沒有觸屏，你能把郵箱給我嗎，我把程序發到你的郵箱請你幫我看看，給我指點指點。

ngch

深圳工控小匠

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 747 個
工控威望: 8895 點
下載積分: 1872 分
在線時間: 971(小時)
注冊時間: 2009-09-30
最后登錄: 2026-03-05
查看ngch的主題 / 回貼

8樓發表于: 2011-01-11 21:34

只看該作者 | 小中大

把程序傳上來看看,光這么一點.能夠說明個什么啊!

深圳工控小匠：
工業非標設備電氣自動化控制
(深圳光明區、寶安區、龍華區、東莞長安)
QQ：357405496

360820

我還真沒有個性簽名

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 292 個
工控威望: 496 點
下載積分: 1738 分
在線時間: 1025(小時)
注冊時間: 2009-03-11
最后登錄: 2026-01-21
查看360820的主題 / 回貼

9樓發表于: 2011-01-11 22:34

只看該作者 | 小中大

也許是段沒有用的程序

detect

小心慎言，莫走邪道

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 274 個
工控威望: 474 點
下載積分: 1544 分
在線時間: 145(小時)
注冊時間: 2009-02-10
最后登錄: 2015-03-29
查看detect的主題 / 回貼

10樓發表于: 2011-01-11 22:36

只看該作者 | 小中大

我猜
程序中可能用到了數據運算之類的功能指令，M21是作為某個數據的其中一個位，所以你查不到那個線圈，比如：MOV K20 K4M10 等等啊
還有或者用到了比較指令，比較結果在梯形圖中看似只驅動一個線圈，實際捆綁著三個線圈，小于/等于/大于這三個結果將分別驅動三個緊挨的線圈號，比如M20/M21/M22

本帖最近評分記錄：

下載積分:+1(aklyx8189) 熱心助人

下載積分:+3(guochunyi) 熱心助人

下載積分:+3(sjm213) 熱心助人
