菜鳥想學習了

級別: 探索解密

精華主題: 0
發帖數量: 9 個
工控威望: 140 點
下載積分: 871 分
在線時間: 5(小時)
注冊時間: 2013-08-23
最后登錄: 2013-09-29
查看菜鳥想學習了的主題 / 回貼

樓主發表于: 2013-08-25 03:39

只看樓主 | 小中大

PLC里的BUSY信號是怎么一回事呀？是PLC內部發出的嗎？？那為什么會分配輸入點？？

30880813

級別: 論壇先鋒

精華主題: 0
發帖數量: 86 個
工控威望: 1048 點
下載積分: 724 分
在線時間: 69(小時)
注冊時間: 2012-11-15
最后登錄: 2025-08-25
查看30880813的主題 / 回貼

1樓發表于: 2013-08-25 08:26

只看該作者 | 小中大

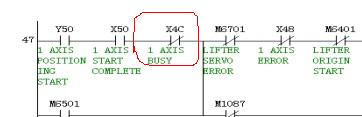

下面是注釋大哥，X4C，輸入信號

這個我懂呀，只是不知道是A5驅動器50PIN頭子里哪個點給他的信號。是不是REDY那一個點？？當有REDAY信號時，軸處于準備狀態，當沒有REDAY信號時軸處于忙碌狀態？？

仇士中

響應版主號召，每天只回答3個問題。

級別: 略有小成

精華主題: 0
發帖數量: 108 個
工控威望: 257 點
下載積分: 814 分
在線時間: 21(小時)
注冊時間: 2013-08-20
最后登錄: 2017-03-17
查看仇士中的主題 / 回貼

2樓發表于: 2013-08-25 10:13

只看該作者 | 小中大

注釋說了，是1#軸的BUSY信號。1#軸的狀態映射到PLC的X4C，來反映1#軸當前是BUSY還是READY。1#軸必須處于READY狀態時，才能對它發出運行指令，否則定位模塊就會報錯。

菜鳥想學習了

級別: 探索解密

精華主題: 0
發帖數量: 9 個
工控威望: 140 點
下載積分: 871 分
在線時間: 5(小時)
注冊時間: 2013-08-23
最后登錄: 2013-09-29
查看菜鳥想學習了的主題 / 回貼

3樓發表于: 2013-08-25 12:41

只看該作者 | 小中大

我是才學習PLC沒兩天的，還是不怎么懂。我想問一下，是不是當A5驅動器的REDAY信號給軸然后映射到X4C，PLC才能發出指令，當A5驅動器不給PLC REDAY信號時，此時馬達就處于忙碌狀態？也就是說，有REDAY信號時，軸處于準備狀態，沒REDAY信號時，軸處于忙碌狀態？？

hgmgwe

級別: 論壇先鋒

精華主題: 0
發帖數量: 656 個
工控威望: 1919 點
下載積分: 11051 分
在線時間: 945(小時)
注冊時間: 2007-12-01
最后登錄: 2025-11-21
查看hgmgwe的主題 / 回貼

4樓發表于: 2013-08-25 13:52

只看該作者 | 小中大

松下A5 驅動器ready 信號是驅動器沒有故障就有ON BUSY信號是定位模塊發脈沖時on 脈沖發完了就OFF
以上編程手冊上都有
