wo0712
想飛的鳥，不放棄總能翱翔
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-12-05
查看wo0712的 主題 / 回貼
樓主  發表于: 2018-09-13 15:47

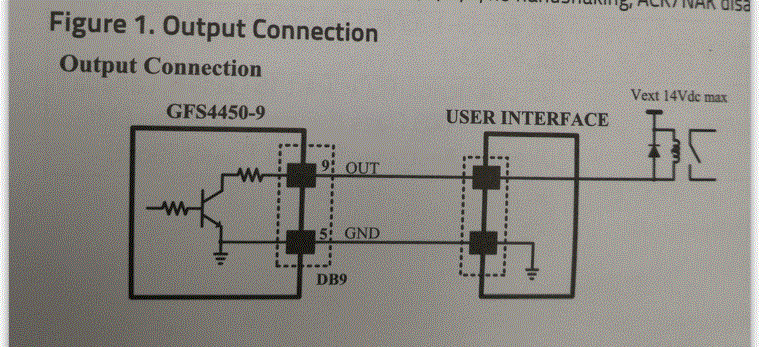

圖片：
引腳5,9應該如何接入PLC
是直接接入，還是通過繼電器轉接
電子電路不是太熟悉，拜謝各位大神了
如何接是重點
[ 此帖被wo0712在2018-09-13 19:37重新編輯 ]
wul2.4g
級別: 工控俠客
精華主題: 0
發帖數量: 1882 個
工控威望: 2168 點
下載積分: 48685 分
在線時間: 561(小時)
注冊時間: 2009-07-30
最后登錄: 2025-11-29
查看wul2.4g的 主題 / 回貼
1樓  發表于: 2018-09-13 17:45
如果電子電路用的電源是PLC提供的，不產生干攏的狀態下，可以直接入的，但還是建議隔離輸入！免得產生不必要的麻煩！
waxiao88
級別: 略有小成
精華主題: 0
發帖數量: 121 個
工控威望: 290 點
下載積分: 551 分
在線時間: 207(小時)
注冊時間: 2008-05-11
最后登錄: 2025-12-02
查看waxiao88的 主題 / 回貼
2樓  發表于: 2018-09-13 19:10
可以直接用
wo0712
想飛的鳥，不放棄總能翱翔
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-12-05
查看wo0712的 主題 / 回貼
3樓  發表于: 2018-09-13 19:38
重點是如何接
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-08
查看tingfenghu的 主題 / 回貼
4樓  發表于: 2018-09-13 19:45
5,9腳不就相當于一個NPN的近接開關，
5腳PLC電源負，9腳接PLC輸入點，PLC為低電平輸入。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
fom
冰心玉壺
級別: 論壇先鋒
精華主題: 0
發帖數量: 423 個
工控威望: 1185 點
下載積分: 826 分
在線時間: 160(小時)
注冊時間: 2008-01-05
最后登錄: 2022-12-06
查看fom的 主題 / 回貼
5樓  發表于: 2018-09-13 22:54
4樓說的非常正確
麥小兜
級別: 探索解密
精華主題: 0
發帖數量: 83 個
工控威望: 176 點
下載積分: 666 分
在線時間: 93(小時)
注冊時間: 2018-07-21
最后登錄: 2025-07-04
查看麥小兜的 主題 / 回貼
6樓  發表于: 2018-09-15 22:45
4樓正解
wo0712
想飛的鳥，不放棄總能翱翔
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-12-05
查看wo0712的 主題 / 回貼
7樓  發表于: 2018-09-16 14:44
謝謝各位好心人！
zhengf1989
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 273 點
下載積分: 686 分
在線時間: 489(小時)
注冊時間: 2012-11-28
最后登錄: 2025-11-13
查看zhengf1989的 主題 / 回貼
8樓  發表于: 2018-09-16 19:08
5接負電源，傳感器觸發的時候，三極管的集電極和發射極導通，9會有低電平信號。
